Goujon FBN en acier inoxydablevendu à l'unité.

Le goujon d'ancrage FBN II est une cheville métallique pour des fixations économiques dans le béton non fissuré.

La fixation économique pour des mises en oeuvre flexibles dans le béton non fissuré

• Le FBN II atteint la résistance la plus élevée avec la profondeur d'ancrage standard. Ceci signifie moins de points de fixation et des platines plus petites.
• Si la profondeur d'ancrage réduite est utilisée, ceci diminue la profondeur de perçage et simplifie l'installation.
• Le filetage long permet les ajustements. De plus, le FBN II convient également pour les installations déportées. Ceci accroit la flexibilité.
• Montage simple grâce à un nombre réduit de coups de marteau et à un glissement minimal.
• Acier inoxydable : sécurité durable pour les utilisations à l'extérieur.

• La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
• La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité.
• Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
• Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
• Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.

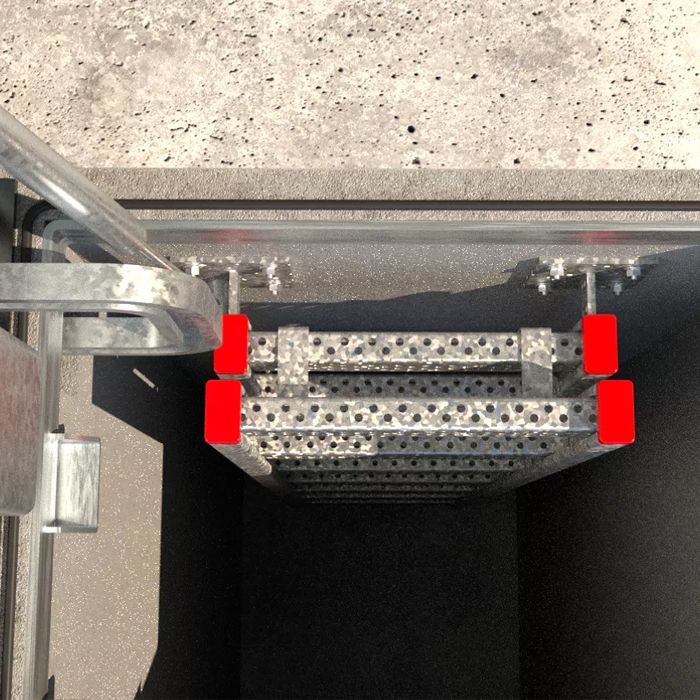

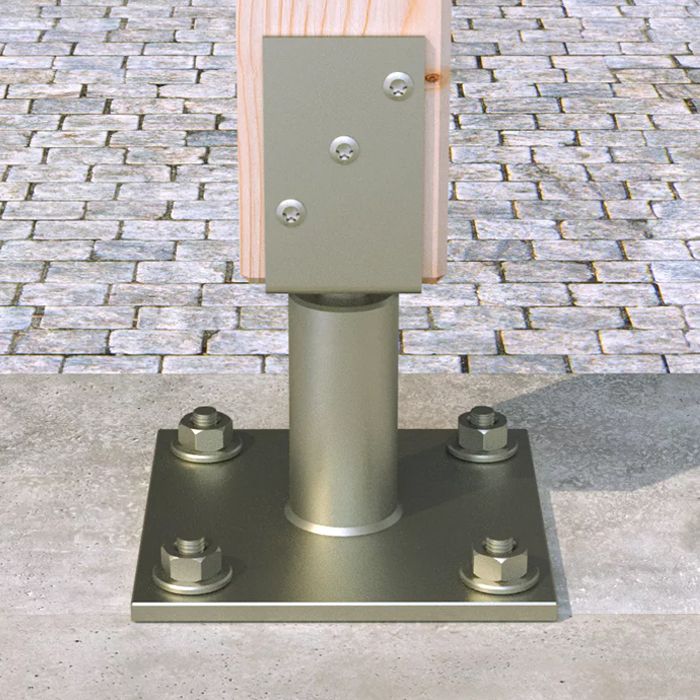

Applications Constructions métalliques Barres d'appui Consoles Echelles Chemins de câbles Machines Escaliers Portails Façades

Matériaux Agréée pour : Béton C20/25 à C50/60, non fissuré Convient également pour : Béton C12/15 Pierre naturelle à structure dense

Autorisations ETA-07/0211 DoP No. 0192

Fonctionnement / Montage Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance. Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou). Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage. Le marquage de tête permet un contrôle aisé de l'ancrage. Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)
